板金のための
ロボット検査システム
熟練工の「目利き」をAIでデジタル化
alfaLILYは、AIビジョンと協働ロボットの融合により、多品種少量生産の現場における検査の自動化とDX化を実現し、貴社の信頼性を次世代へ繋ぎます。
alfa LILY 板金検査 【alfaLILY AI-VISION V100】
板金業界のための『ティーチング＆ティーチングプレイバック方式』を採用した
【板金 AIロボット検査DXシステム】
誰でも
熟練の技術不要で簡単操作
間違いなく
AIによる高精度な判定
同じ品質で
検査業務の標準化を実現

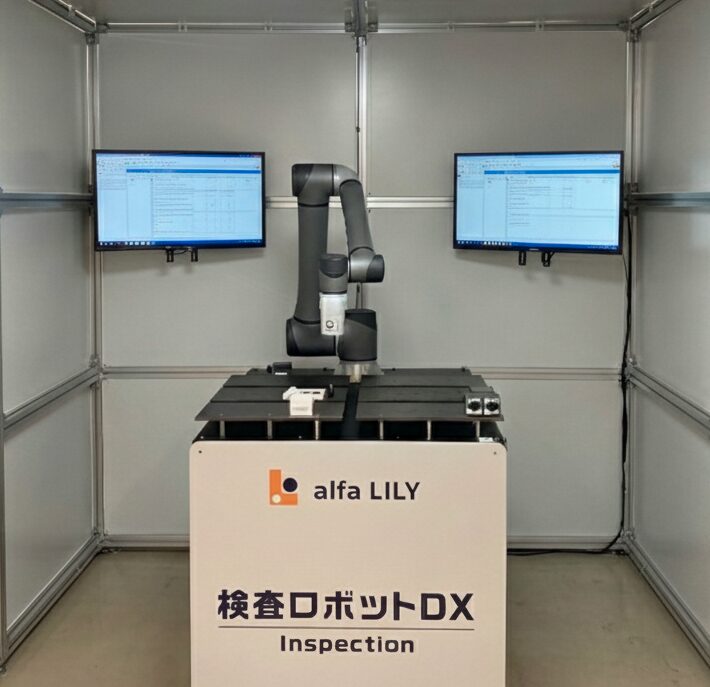

alfa LILY System Overview
板金業界のためのAIロボット検査DXシステム

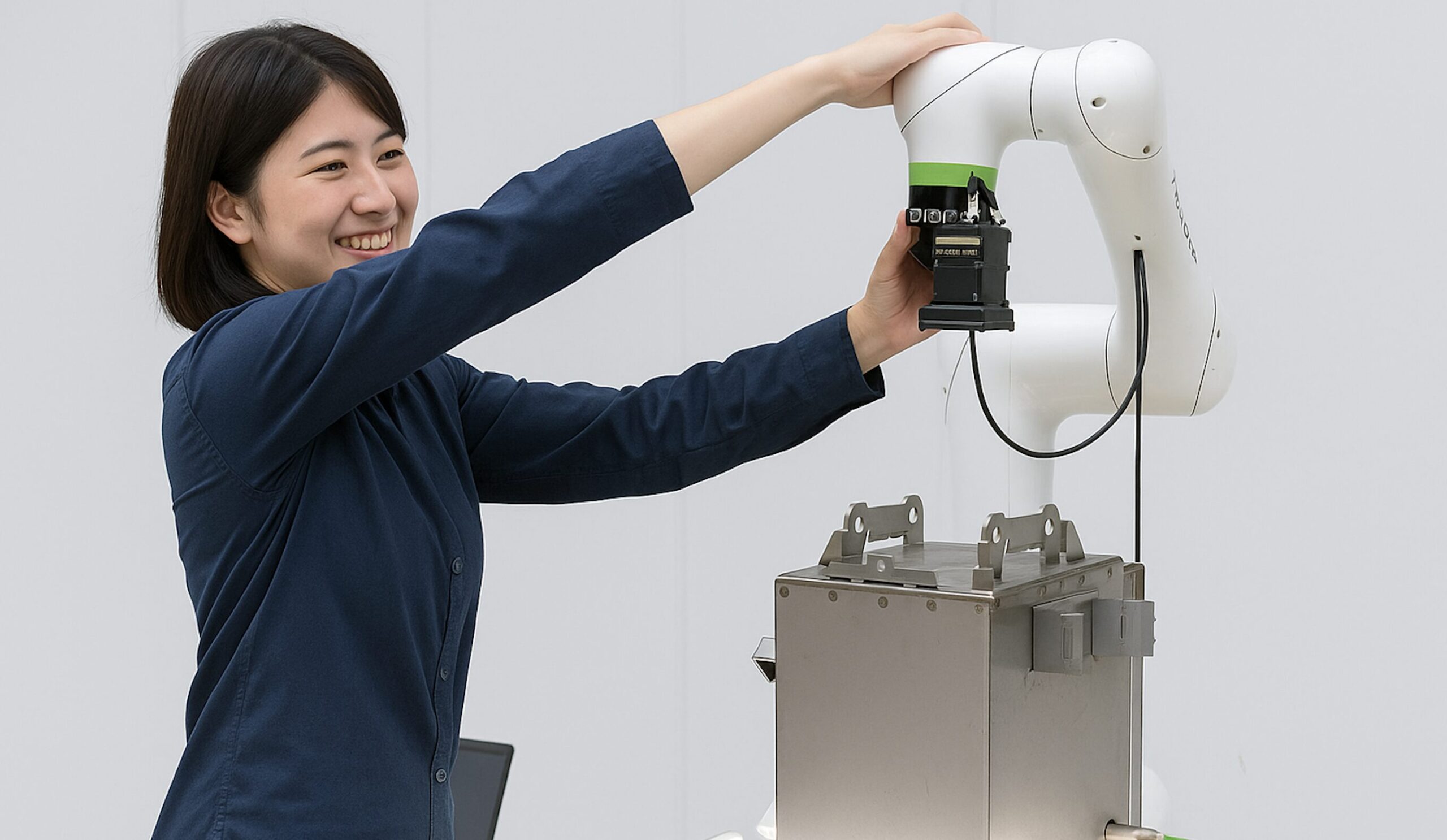

① 協働ロボット
人と同じ空間で安全に稼働
② AIビジョン
微細な不良も見逃さない
③ 板金特化-検査DXソフト
直感的操作と判定ロジック
④ クラウド連携
データの一元管理と活用

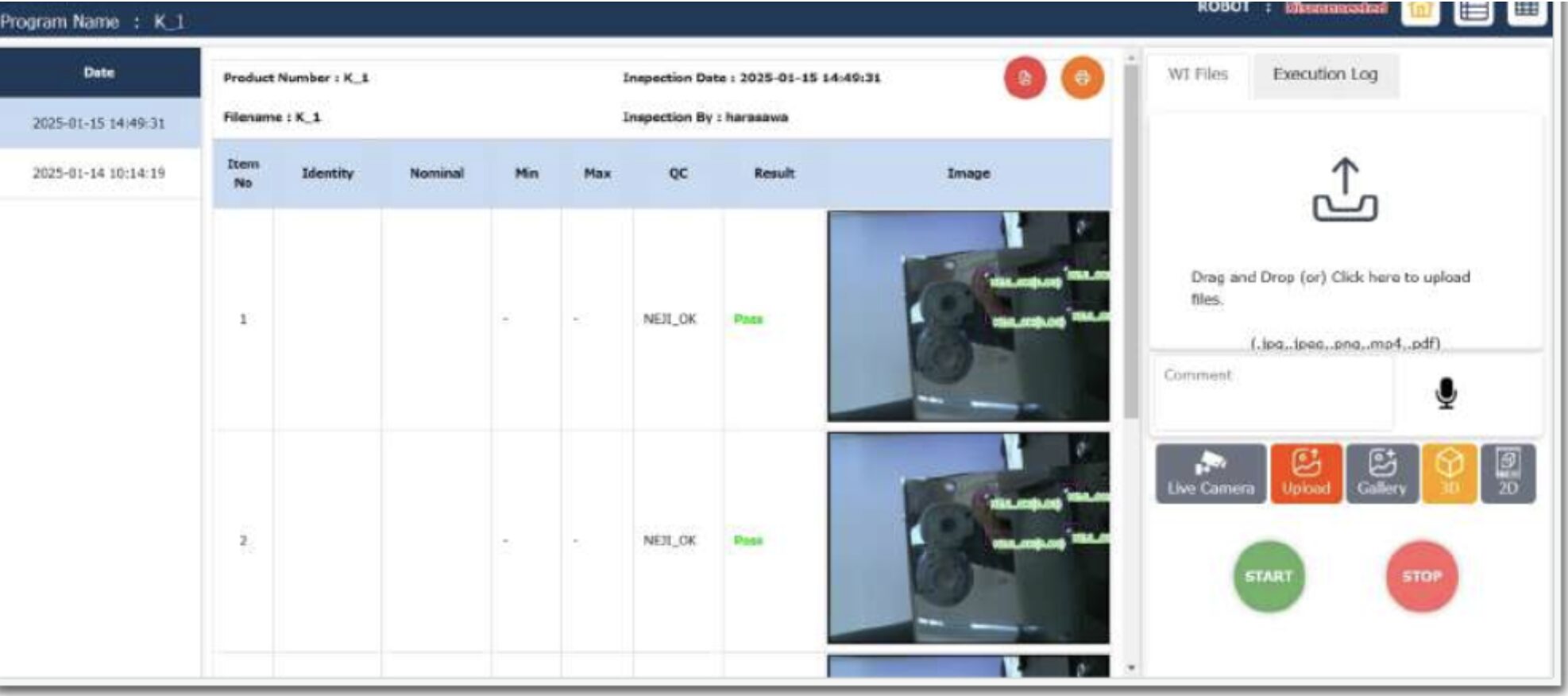

alfaDOCK / alfaPRIMO 連携
検査結果、成績表、図面データを一元管理
過去データとのトレーサビリティを完全確保
４つの最新テクノロジーを融合し、単なる「検査装置」ではなく、誰でも間違いのない検査作業ができる『板金検査プラットフォーム』です。
alfaDOCK/alfaPRIMO連携により、検査結果から検査成績表を自動生成、図面データとの一元管理を実現するDXシステムです。
本システムは、加工機械の精度や精度不良を判定するものではなく、主として加工中に発生する人的ミスによる品質不良の有無を自動判定し、その結果を社有化するソフト一体型のロボットDXシステムです。AIカメラを使用し、外観判定するので、強度等の判定はできません。
『ワンショット AI判定 』機能
正しい製品を撮影(ティーチング)するだけ
ロボットを動かしながら数箇所撮影。不良品の定義など複雑な設定は一切不要です。
AIが正しい製品を記憶・比較
実際の検査では、正しい製品との比較をAIが実施し、即座に良否を判定します。
不良箇所を赤くハイライト表示
特徴
- ・多品種少量生産の検査現場で超威力を発揮
- ・板金製造業のロボット検査を可能にした独自機能
- ・誰でもかんたんにティーチングが可能
『不良項目メッセージ』機能
ティーチング時に不良項目メッセージをマスターから選択・登録すると：
不良項目メッセージを描画し、不良の項目を特定可能。
不良原因をMESと連携し、工程ごとの不良頻度をデータ化。
品質改善の対策を講じるための解析結果（ダッシュボード）を提供。
ワンショットAIで不良判定時、不良項目メッセージを教示することも可能。
①『ワンショット AI判定』機能 詳細特許出願済
かんたん ティーチング
操作手順に従いティーチング作業を実施。正しい製品を登録します。
☆ティーチング時に『ランドマーク設定』が必要です
自動 ティーチングプレイバック
正しい製品を基準にAIが検査を実行。
☆NG判定の場合、不良箇所を赤くハイライトします
かんたん ティーチング 操作手順
たったこれだけの操作で、ティーチング終了。
プログラム (ロボット動作・撮影指示・AI良否判定指示）が全自動で作成されます。
②『不良項目メッセージ』機能 詳細
正しい製品を撮影(ティーチング)する際、
不良項目メッセージをマスターから選択・登録。
プレイバック時に正しい製品と比較し、AIが良否を自動判定。不良箇所を赤くハイライトすると同時に、登録したメッセージが表示されます。
不良項目メッセージ 一覧
曲げ寸法,フランジ寸法不良
逆曲げ／左右曲げ違い／曲げ忘れ
部品寸法不良／異品組付け／傾き不良
溶接不良(AI判定）※オプションalfaGAIA
多様な板金不良に対応。項目は任意に追加・編集・削除が可能です。
2つのAIテクノロジー
① 補正AI
製品の置き方を自動補正
ロボットと検査テーブルの位置関係を自動調整。製品内に設定されたランドマークを自動認識し、多少の置き方の誤差があっても、正確に検査を続行します。
② 判定AI
判定基準の進化
初期値でNGとなっても、手動でOK登録が可能。AIが学習し、お客様固有の判定基準を学習し進化します。
| 項目 | 標準タイプ (V100) | 大型タイプ (V104) | |||
|---|---|---|---|---|---|
| V100-Model 10 標準パッケージモデル | V100-Model 20 新規ネットワークモデル | V104-Model 10 標準パッケージモデル | V104-Model 20 新規ネットワークモデル | ||
標 準 | alfaLILY標準ロボット (TM製 TM12S) | ○ | ○ | – | – |
| alfaLILY大型ロボット (TM製 TM25S) | – | – | ○ | ○ | |
| ティーチングペンダント | ○ | ○ | ○ | ○ | |
| 標準検査台1台 | ○ | ○ | ○ | ○ | |
| alfaLILY専用KIOSK端末(パトライト付) | ○ | ○ | ○ | ○ | |
| 検査DXソフト(ネットワーク仕様) | ○ | ○ | ○ | ○ | |
| alfaLILY専用 alfaDOCKmini | – | ○ | – | ○ | |
オ プ シ ョ ン | 標準検査台追加1台 | 全モデル対応可能 | |||
| 電動コンベア式検査台 | ※ハード機器、制御システムのアップグレードが別途必要 | ||||
| スクラッチ検査用特別装置 | ※検査ユニット、カメラ、特殊照明等の追加が必要 | ||||
板金検査の未来を、あなたの工場へ
alfaLILYは、検査工程のボトルネックを解消し、品質の安定化と省人化を同時に実現します。
デモンストレーションのご依頼や詳細な資料請求は、下記よりお問い合わせください。
